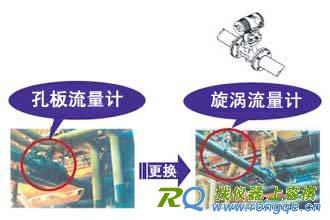

所属行业: 石油和天然气产品: digitalYEWFLO旋涡 简介  在使用传统的开采技术开采完所有可能开采的油气之后，储油层可能仍然存在着高比例的原油。假如油价高企的话这些原油是值得开发的。改善石油开发的主要方法是注水和注汽。“对于从老油井中开采额外的石油以及改善生产油田的一次开采来说，这些技术做出了巨大贡献。”应用这些技术时，对于过程控制与优化来说，水与汽的流量测量至关重要。过去在进行这种测量时使用了带的孔板。然而，旋涡流量计凭借在这些过程中自身的特性与优势，应用更为广泛。下文中将详细介绍这些过程以及旋涡流量计的高效应用。 预期收益 在这些过程中使用旋涡流量计的预期收益如下: - 大大降低敷设管线的成本，仅为孔板流量计的1/3 - 减少密封点，按照ISO14000的标准来衡量密封点数量仅为孔板流量计的1/10 - 在过程防噪与成本精算方面是孔板流量计精度的3倍 - 在降低对过程的影响与节能方面低压损失只有孔板流量计的1/3 - 耐高温(+450℃)，耐高压(ANSI2500#级) 旋涡流量计的安装 过程描述 注水法是将水注入储油层，将残存的石油转移至位于同一储油层的生产井，接着由生产井将油与水用泵抽出。蒸汽注入则需要先生产蒸汽，然后将蒸汽压入注入井然后进入储油层。蒸汽将石油加热，并降低其粘性。蒸汽热还将碳氢化合物形成气体，增加了流量。气体与蒸汽提供额外的气体动力，与热水一起将稀释石油推向生产井。在这些过程中，操作温度可高达90℃(194℉)，压力高达290巴(29MPa,4200psi)。这种情况下必须使用级别达ANSI2500#的法兰。水流量和蒸汽流量的精确测量是影响生产井生产力的主要因素之一。精确测量对提高效率和控制运行成本同样非常重要。孔板流量计曾用于这类测量，但有其局限性与缺点，如下: - 精确度低 - 可调比有限(3:1或4:1) - 永久压力损失高 - 平方根关系 - 安装成本相对较高，业主成本高 - 需要使用脉冲线路，而脉冲线路需要电伴热，并且容易堵塞 - 需要凋零 - 无组织排放源为数众多 - 孔板磨损和损坏对测量精度影响巨大 应用解决方案  digitalYEWFLO 与孔板流量计技术相比，横河电机的旋涡流量计“digitalYEWFLO”具有许多与生俱来的优势，更适合于这些应用。如上所述，之所以能降低敷设管线的成本是因为不需要脉冲线路，而且法兰安装能进行内联测量。密封点的减少同样能降低日常维护成本与能源节约，此外零点/量程调节的免除对启动时的整定极有帮助。旋涡流量计的可调比(量程比)是孔板流量计的10倍，同样也节约能源，并防止压力损失。与孔板流量计相比，旋涡流量计有以下特点: - 稳定而长期的高精度与可重复性 - 数字式测量原理(孔板流量计为模拟式) - 线性转换(无平方根运算) - 与传统的孔板式仪器相比安装成本低廉 - 无需脉冲线路系统 - 无需日常维护 - 降低了过程液体泄漏的可能性 - 无零部件磨损 - 无需对极端天气条件实行特殊保护 而且digitalYEWFLO可以承受这些应用中的高温高压。过程温度范围为-200℃～+450℃(-328℉～+842℉)，法兰等级达ANSI2500#。此外，digitalYEWFLO是双设计，具有冗余和特殊控制与报警功能，很多炼油厂经常要求具有这些安全设备，以及用于预测维护的自诊断功能。这些功能具有高可靠性，平均故障间隔时间(MTBF)高达400年。同时还提供多变量设计。借助多变量选配件，内置的集成温度传感器参考软件中嵌入的蒸汽表，协助流量计进行饱和蒸汽的纯质量流量测量。这就免除了对压力和温度传感器以及流量计算机的需要。此外，在设备管理上应用了基金会现场总线技术协议。 旋涡流量计的优势 旋涡流量计“digitalYEWFLO”孔板流量计 精确度 读数的+/-0.75% (液体) 读数的+/-3% 可调比(量程比) 10X改善 - 压力损失 低1/3 - 总成本 不足1/3 - 运行成本 不足1/10 - 脉冲调节 无需 需要 零点/量程调节 无需 需要 额定尺寸 15～400mm (1/2～16英寸) 25～3000mm 过程温度 -200～+450℃(-328～+842℉) -40～+120℃(-40～+248℉) 环境温度 -40～+85℃(-40～+185℉) 同左 压力额定值 达ANSI 2500# 达420巴(工作时) 结论
|
横河电机的digitalYEWFLO旋涡流量计全球市场占有率第一，从1979年发售以来发货总量已超过250,000台。这项技术显著地优化了如今的油气开采，极大地提高了开采效率。
