S930L制冷红外望远镜

2010-10-18 09:58 作者:zhangqi 来源:未知 浏览: 字号:

摘要:S930L ( 资料电子档下载) 320256制冷探测器 超高灵敏度 超远距离观测 光学双视场 全实时显示 快速自动聚焦 电子倍焦 S930L制冷红外望远镜采用320256制冷焦平面探测器,具有体积

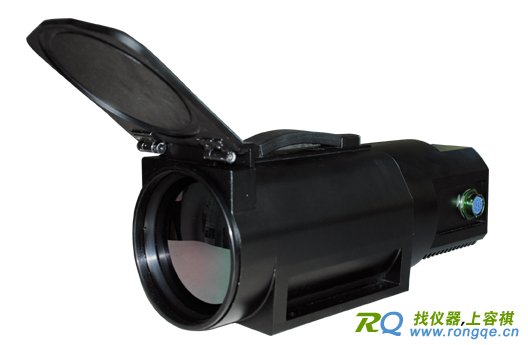

S930L







                                                                                                                            320×256制冷探测器



超高灵敏度

超远距离观测

光学双视场

全实时显示

快速自动聚焦

电子倍焦



S930L制冷红外望远镜采用320×256制冷焦平面探测器,具有体积小、重量轻、 结构坚固、操作简便、成像清晰稳定、环境适应性强等特点,可在各种恶劣环境下完成全天候观察、监视、辑私、搜索等要求。







部分红外图





性能参数



项目

S930L

探测器性能

 探测器类型

 碲镉汞制冷型焦平面探测器

 像素

 320×256

图像性能

 视场角/最小焦距

 大视场:9.2o×7.3o /5m
 小视场:2.3o×1.8o /30m

 空间分辨率

 大视场:0.5mrad
 小视场:0.125mrad

 视场切换时间  ≤2S

 噪声等效温差

 ≤20mk@30F2

 帧频

 50Hz

 聚焦

 自动/手动电调焦

 波长范围

 3.74.8um

热像操作

 预热时间  <8min(常温25时)

 亮度/增益调整

 手动亮度/增益;自动亮度/手动增益;
 自动亮度/增益

 自动亮度/增益组态调整  2个固定模式,8个用户自定义设置模式

 极性变换

 黑热/白热切换

 电子变倍

 2X

 降噪功能  有
 图像增强功能  有
 校正功能  开机自动校正,正常工作后手动校正
 十字分划  显示/隐藏

电源系统

 外接电源

 24±3V DC

 功耗

 <14W(常温25℃正常工作时)

环境参数

 工作温度

 -40- +55

 存储温度

 -45- +65

 功耗防护等级

 IP67

物理特性

 重量

 8Kg

 尺寸

 417mm×147mm×179mm

接口

 电源接口

 有

 视频输出

 PAL

 串口

 RS422
 输入接口  外同步接口



(责任编辑:仪器仪表热成像专家) S930L制冷红外望远镜
