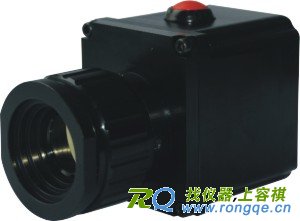

D760系列-非制冷焦平面探测器

2010-10-18 09:36 作者:zhangqi 来源:未知 浏览: 次 字号:大 中 小

摘要:D760B/C 160120非制冷焦平面探测器 低价位、重量轻 全实时显示 接口丰富，可扩展性强 可定制，应用领域广 D760系列是160120像素的非制冷型焦平面热成像机芯组件，它具有价位低，功能丰富、方便集成、超低功耗、超低噪声、体积

D760B/C









160×120非制冷焦平面探测器

低价位、重量轻

全实时显示

接口丰富，可扩展性强

可定制，应用领域广

　　D760系列是160×120像素的非制冷型焦平面热成像机芯组件，它具有价位低，功能丰富、方便集成、超低功耗、超低噪声、体积小、重量轻、全实时（50HZ)等特点，能在-40℃～+60℃环境下连续稳定输出图像，并可扩展图像存储功能，能满足工业、医疗、电子、科研，安全缉私、边防、侦察等要求。

性能参数

项目

D760B

D760C

探测器性能

　探测器类型

　非制冷焦平面微热型

　像素

　160×120　

　噪声等效温差

　≤100mK@f/1,300K，50Hz

　场频

　50Hz

　波长范围

　8～14um

图像处理

 　A/D采样 　14Bit
　视频D/A 　10Bit
热像操作

　亮度/增益调整

　手动亮度/增益；自动亮度/手动增益；自动亮度/增益

　自动亮度/增益组态调整

　2个固定模式，8个用户自定义设置模式

N/A

　极性变换

　黑热/白热切换

　降噪功能

　有

　图像增强功能

　有
　校正功能 　开机自动校正，正常工作后手动校正
　十字分划 　显示/隐藏

电源系统

　外接电源

　10-15V DC，可定制8V±1V DC

　功耗

　≤3.5W（常温25℃ 正常工作时）

≤2.8W（常温25℃正常工作时）

　镜头调焦电机驱动能力

　驱动能力8V 100mA

环境参数

　工作温度

　-40℃- +50℃

　存储温度

　-40℃- +70℃

物理特性

　重量

　≤280g

　尺寸

　66mm×63.5mm×52mm

接口

　电源接口

　有

　视频输出

　PAL

　数字视频输出

　N/A

16bit 数字信号输出
　操控接口 　有，五键按键板

　串口

　RS232，可定制RS422/RS485

N/A




(责任编辑：仪器仪表热成像专家) D760系列-非制冷焦平面探测器
