如何评估测试仪的安全等级
理解耐压等级IEC 61010 测试规程考虑了三个主要标准：
稳态电压、峰值冲击瞬变电压和电源阻抗。这三个标准可使您能知道一块万用表的真实耐压值。 什么情况下 600 V 比 1000 V 更高？
表 2 可帮助我们理解仪表的真实耐压等级： 1. 在某个类别内，正如人们预期的那样，较高的“工作电压”（稳态电压）与较高瞬变相关。例如，一块 CAT III-600 V 仪表使用 6000 V 瞬变电压来进行试验，而一块 CAT III-1000 V 仪表试验使用 8000 V 瞬变电压来进行试验。到目前位置，一切都正常。 2. 不十分明显之处就是 CAT III-600 V 的 6000 V 瞬变试验与 CAT II-1000 V 的 6000 V 瞬变试验之间的差别。它们是不同的。此时就要使用源阻抗这一评判标准。欧姆定律（电流 = 电压/电阻）告诉我们，CAT III 的2W 测试源的电流是 CAT II 的12W 测试源电流的 6 倍。 CAT III-600 V 仪表与CAT II-1000 V 仪表相比，瞬变保护能力明显高出很多，即使它的所谓“电压等级”看上去要低一些。稳态电压（称为“工作电压”）与类别的组合决定了测试仪表的总耐压等级，包括十分重要的瞬变电压耐受等级。 关于 CAT IV 的说明：CAT IV 电压试验的试验值和设计标准在第二版 IEC 61010 标准中进行了介绍。

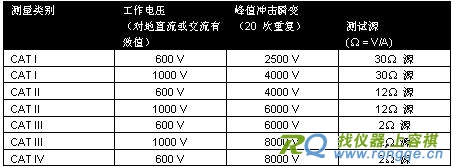

表 2：各种测量类别的瞬变试验值。（未包括 50 V/150 V/300 V 的值。） 爬电距离和间隙 基本要求
寻找测试线和万用表的类别与电压等级。 (责任编辑：仪器仪表热成像专家)
|
