摘要:LabMaster 10Zi示波器是世界上最高带宽的实时示波器——100GHz带宽和240GS/s采样率。 LabMaster 10Zi打破了通道障碍和提供了更多的宽带密度。模块化设计使其获得更高的带宽和更高带宽通道的数量。再增加4个额外的采集模块可同时获得20个通道，每通道65GHz模拟带宽。
|
LabMaster 10 Zi 30 GHz Systems
(30 GHz Bandwidth, Up to 80 Input Channels, 80 GS/s Max Sample Rate)
|
带宽
|
30 GHz
|
|
采样率
|
80 GS/s
|
|
最大存储深度
|
512 Mpts/Ch
|
|
输入通道
|
Up to 80 @ 30 GHz
|
|
垂直分辨率
|
8-bits
|
关键特性
· 在36GHz带宽下高达80个通道运行
· 高达160GS/s采样率
· 高达1024 Mpts/Ch存储深度
· 50fsrmb 采样时钟
· 通道间抖动 130fsrms

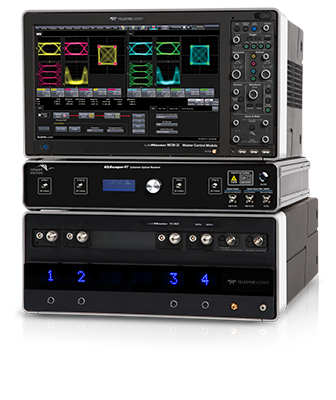

LabMaster 10Zi模块化示波器系统重新定义了示波器性能
· 多个通道同时工作在最高带宽
· 40个通道同时工作在65, 60 or 50 GHz
· 80个通道同时工作在36, 30, or 25 GHz
|
|
带宽和通道数可以灵活升级
可以精准同步多个采集模块（通道间的抖动为130fsrms）
服务器级别的CPU（有效时钟33.6 GHz，高达192GB内存）
超级高稳定的时钟（50fsrmb）
4.9 ps (20-80%) 上升时间
14.1 Gb/s硬件串行触发
LabMaster 10Zi使用新一代8HP SiGe工艺芯片组在通道同步架构下生产全球最高带宽示波器，
4个通道可以同时工作在36GHz，在使用到DBI专利技术时，带宽可以提高到几乎翻倍的65GHz，
采样率为160GS/s，性能超乎寻常。
LabMaster系列示波器有其根本性的优势----模块化，可升级，非常灵活，可以实现传统示波器的所有功能操作。
LabMaster 10Zi示波器可以配置成多个高达65GHz带宽，可以克服技术和测试的障碍。
力科的通道同步架构保证了采集模块间的精确同步，该架构也通过一个10GHz的实质和触发电路保证了多个通道间的精确同步。
在该系统中无需使用外部时钟，这样多个触发电路引起的触发抖动也就不会产生。
通道间的抖动低达130fsrms。同步特性和传统的一台示波器是一样的，而所采集的波形和分析结果都会同时显示在示波器屏幕上。
LabMaster 10Zi可以很好支持目前在发展的10-12Gb/s信号技术，如40/100 GBASE-R以太网和
12G SAS，通过4个（甚至更多）通道提供80GS/s采样率和36GHz带宽实现测试。超高速技术，
如CEI-25/28, CEI-56和相干光调制通信系统（DP-QPSK, 16-QAM, MIMO, Few-Mode Fiber）
可以通过业界最高的65GHz带宽和多个通道实现测试。
力科出品的SDAIII-CompleteLinQ串行数据和串话分析软件包可以实现更多的测试能力，
来支持同步多路眼图，抖动，垂直噪声和串话分析。
搭载新的PAM4信号分析软件，能够对PAM4信号的所有三个眼图，抖动以及噪声进行测量，
是设计下一代电和光链路以通过利用PAM4信号寻求速率翻倍的工程师所需要的。
