摘要:EL16000 系列大功率可编程直流电子负载简介，主要用于大功率电源系统、动力电池组、电力电子元件等产品的测试。
 EL16000 系列大功率电子负载 EL16000 系列大功率电子负载， 单台功率从1.6KW ～ 50KW， 电压最大为800V，电流最大为1200A，多台EL16000 可以同步级联，组成更大功率的电子负载。主要用于大功率电源系统、动力电池组、电力电子元件等产品的测试。 EL16000 系列电子负载既包含CC、CV、CR 和CP等基本的测试模式，提供瞬态测试与序列测试以模拟各种动态负载的变化，瞬态频率可达20KHz。用户还可以通过按键进行模拟短路操作。 EL16000 系列独具电池容量测试功能。这使其得在电池测试领域有着独特优势。同时，电子负载整合了及时精确的电压、电流测量功能，用户可以在线进行及时的电压测量与调整。 EL16000 系列负载操作灵活。通过前面板的彩色显示屏、旋钮及数字键，即可在电子负载上快捷地操作与设定。EL16000 提供GPIB、RS232、USB 等通讯接口，通过这些接口连接计算机，采用标准的指令系统可轻松实现远程监控。 EL16000 系列电子负载提供过电流、过电压、过功率、过温度、电压反相，等一系列保护功能，同时具备针对被测试设备的Von、Voff 功能及可编程保护功能。此全方位保护确保EL16000 系列系列产品的品质与可靠度。 EL16000 系列具备可编程的模拟输入（0 ～ 10V）,通过该接口可实现复杂的波形带载。同时，EL16000 系列提供电压、电流监视端口（0 ～ 10V），可适时监视电压电流波形。 功能描述 负载定态模式应用 恒电压模式 1、手机充电器测试； 2、Fold back 电源的电流限制测试 3、燃料电池测试； 4、电流源测试。 恒电流模式 5、电源负载跳变测试； 6、电池放电时间及寿命测试； 7、燃料电池测试； 8、直流电机带载电路测试。 恒电阻模式 4、通信电源的缓开机测试；； 5、LED 驱动器测试； 6、汽车温度控制器的带载电路测试。 恒功率模式 1、恒功率电源测试； 2、电池容量及电池寿命测试。● 低电压特性与可操作范围 E L16000 系列系列负载，在操作范围内的满载情况下，最小可操作电压为1V。低电压操作的设计，适合用于测试DC/DC 转换器、燃料电池及其他低电压-高电流的元器件。另外，若电压控制在0 ～ 2V 之间，其可带载的电流大小，请参见下图的V-I 曲线。 EL16000 系列系列负载的典型可操作范围如图所示。
● 负载级联 EL16000 系列电子负载可按照“一主多从”的方式实现负载级联功能，以适应更大功率的带载。负载后面板有一个级联信号输入与三个级联信号输出端口。每个端口的信号范围为0 ～ 8.7V，表示零到满量程的带载电流。主机通过级联输出信号来控制从机的带载电流 。负载级联时，必须仅能有一台负载为主机，其他负载设置为从机。一主一从级联时，接线图如右图所示。

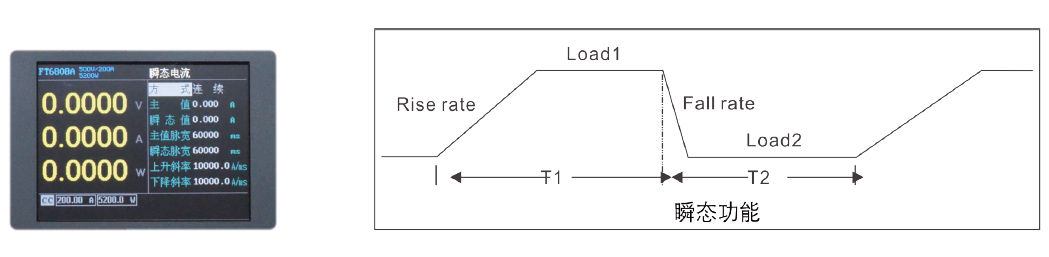

瞬态功能是指电子负载在同一功能下不同值之间切换。EL16000 系列电子负载瞬态测试功能提供了连续、翻转和脉冲三种模式。瞬态频率最高可达20KHz，且可设置切换斜率，其中电流最大斜率可达60A/us。此功能常用来测试电源的瞬态特性、电池保护板的保护特性、电池脉冲充电等。  用户可以自行编辑一个负载的测试序列，以模拟负载输入端的各种变化。序列测试CC、CV、CP 及CR 四种模式。电子负载最多可以存储20 个序列文件，每个文件最多可执行50 步，单步的最长时间可设置为90000s，很适合长时间带载测试。同时，用户还可以设置序列的循环次数与切换方式。  ● 测量功能与短路 EL16000 系列采用16 位的高精度A/D 转换器，可达电压0.05%+0.02%F.S.、电流0.05%+0.1%F.S.、功率1%+0.1%F.S. 的测量精度。高精度的测量对于确定待测物的效率和其他重要参数是不可或缺的功能。EL16000 系列也提供了模拟的短路功能，EL16000 系列短路操作包括：延时和切换两种方式。 ● 电池测试 电池内阻和容量是评价电池参数的重要指标，为了方便测试，EL16000 系列提供了电池测试功能。包括：电池内阻测试与电池容量测试。 电池内阻测试 电池内阻分为充电内阻与放电内阻。本系列电子负载通过直流放电法（DCR）来进行电池内阻测试。配合BG8001 可以测试电池充放电过程中内阻/ 容量变化曲线。 电池容量测试 电池容量分为充电电量与放超级电容量，本系类电子负载通过实际放电法来进行电池容量测试，配合BG8001可以进行充放电循环测试及寿命测试。 ● 超级电容测试 超级电容内阻和容量是评价电池参数的重要指标，为了方便超级电容测试，百特EL16000 系列提供了超级电容测试功能。本功能可同时测试超级电容的内阻和容量。
设定超级电容的放电电流、放电终止点、容量计算起止点即可测试。
● 自动测试 ● SCPI 与远程控制 ;EL16000 系列电子负载支持标准的SCPI 命令，通过SCPI 命令可以实现面板操作的所有功能。这为智能化测试平台的组建和用户的二次开发提供方便。EL16000 系列通过RS232、USB、GPIB 等接口方式可轻松实现电子负载的远程控制。 ● 功能性软件 百特提供了一款具有虚拟仪器功能的功能性软件。测试数据可以打印报告、生产图像、导出报表及保存数据。软件以图像和数据共同显示的方式，更直观和便于对比。 显示方式：全部显示（多次测试或者长时间显示），示波器模式（单次测试图像及参数） 基本测试：功能性测试、动态测试、老化及加速老化、带载能力测试。 序列测试：提供一个长达５０步的序列测试功能。 自动测试：完成电源的自动品质判定。 过载测试：完成电源的极限测试，并且生产图像。ＯＣＰ、ＯＶＰ、ＯＰＰ测试。 电池模拟测试：模拟电池的充放电测试。 ＳＣＰＩ通讯：支持客户自己编辑功能和通讯调试。 OCP 测试功能 负载提供上升斜坡电流用来测试被测设备电压是否能达到终止电位，以判别OCP 保护是否正常。此测试检查过载情况下的被测设备输出响应。在容限检查设置界面设置电流检查的下限值与上限值，若设置了电流检查范围，则测试完成后屏幕将提示“GO”或“NG”。 模拟编程 CC 和CV 功能可通过一个外部电压信号（直流或交流）进行连续控制。外部编程输入的电压范围为0~10V，对应于模组恒流和恒压功能的零到满量程值。通过外部模拟编程输入电压可实现任意波形的带载控制。 ● 保护功能 EL16000 系列提供了过电压、过电流、过功率、过温度、电压反相等全方位的保护功能。另外，用户可根据需要设置合适的可编程电压、电流、功率保护值。被测设备输出电压上升或下降速度慢时，可以开启Von、Voff 功能。全方位的保护功能，确保了产品的可靠性，是工程测试及自动测试系统值得信赖的产品。具体保护：过电压保护（OV）、过电流保护（OC）、过功率保护（OP）、电压反相保护（RV）、过热保护（OT）、吃载电压（VON）、保护电压（LV）、模组失控（FC）。       (责任编辑：rongqe)
|
